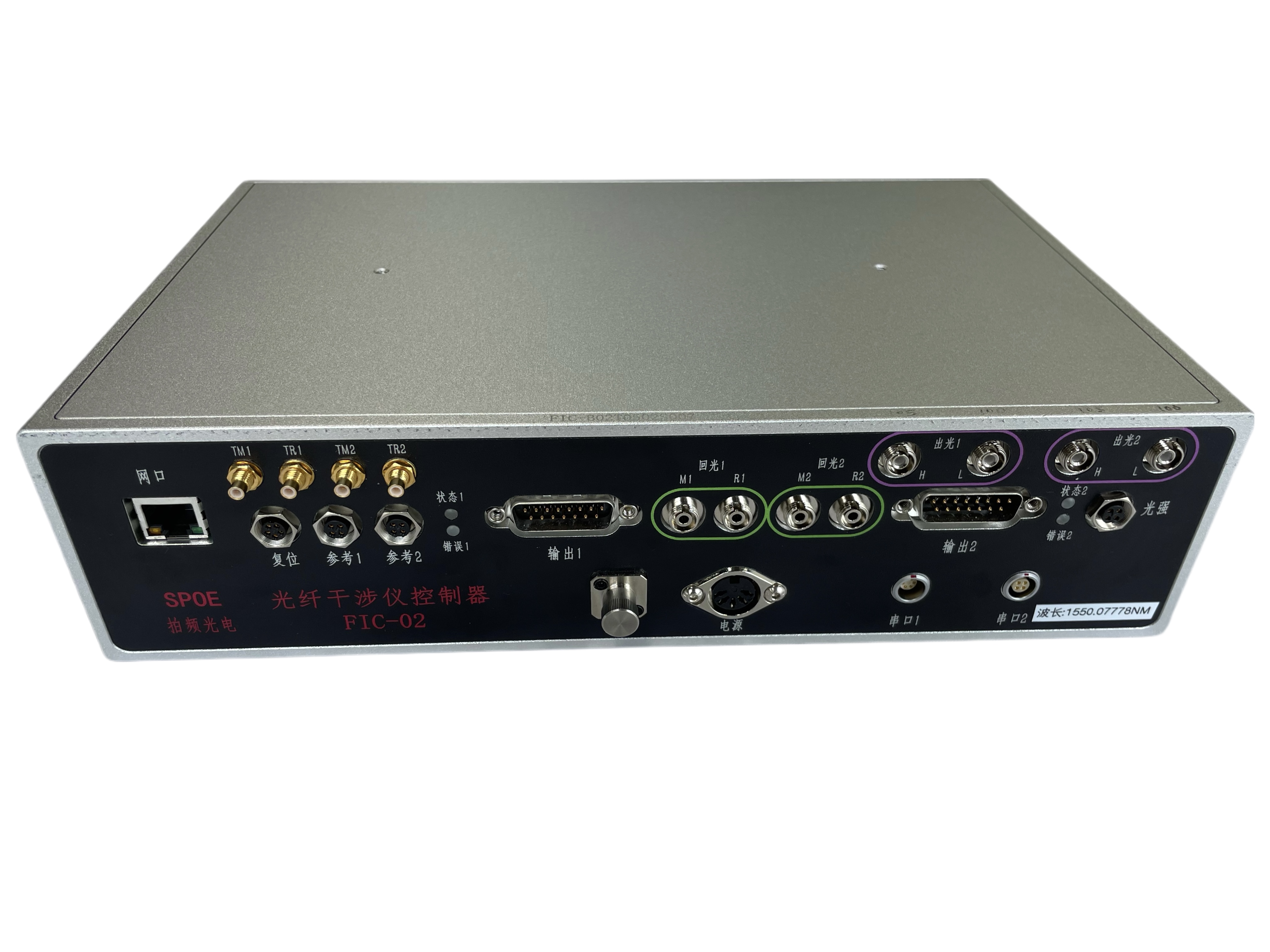

双频干涉控制器
成为一体，并以光纤作为光学接口，与干涉仪进行连接。
目前我司的光纤干涉控制器有 FIC-02、FIC- 04、FIC-06 三个型号，其性能参数如下表。
双频干涉控制器是光纤双频激光干涉仪的核心部件，它具备以下功能：
1）最多输出四通道双频激光，输出接口：FC/PC光纤跳线；
2）最多接收八通道干涉信号，输入接口：FC/PC光纤跳线；
3）对干涉信号进行光电转换，可探测光强范围：1uW~100uW;
4）对信号进行电子细分，最高支持1024倍电子细分；
5）解调出位移信息，通过网口/ABZ/BISS/SinCos等格式输出；
6）具备温度补偿功能（需要接入温度数据）；
7）外形尺寸：360mm*222mm*98mm。
上海拍频光电科技有限公司提供的双频干涉控制器主要型号和参数如下表：
指标项 | FIC-02 | FIC-04 | FIC-06 | 备注 |
通道数 | 2 通道，可带 2 个干涉仪 | 4 通道，可带 4 个干涉仪 | 6 通道，可带 6 个干涉仪 | |
光斑直径 | 3mm | 3mm | 3mm | |
名义波长 | 1550nm | 1550nm | 1550nm | |
真空波长精度 | ±0.1ppm | ±0.1ppm | ±0.1ppm | |
波长稳定性 | < ±2ppb | < ±2ppb | < ±2ppb | 1minute |
< ±10ppb | < ±10ppb | < ±10ppb | 1hour | |
< ±50ppb | < ±50ppb | < ±50ppb | 8hour | |
光纤直径 | 3mm | 3mm | 3mm | |
系统分辨率 | 0.38nm | 0.38nm | 0.38nm | 平面镜干涉仪 |
0.75nm | 0.75nm | 0.75nm | 角锥镜干涉仪 | |
数据更新率 | 最大 10MHz | 最大 10MHz | 最大 10MHz | |
测量速度 | 1m/s | 1m/s | 1m/s | 平面镜干涉仪 |
2m/s | 2m/s | 2m/s | 角锥镜干涉仪 | |
输出格式 | ABZ;BISS;SinCos;网口 | ABZ;BISS;SinCos;网口 | ABZ;BISS;SinCos; 网口 | |
电源输入 | 220V 市电 | 220V 市电 | 220V 市电 | |
重量 | 2.5kg | 3.0kg | 3.5kg | |
使用环境 | 650mbarto1150mbar0%to95%RH; 10℃to40℃ | 650mbarto1150mbar0%to95%RH; 10℃to40℃ | 650mbarto1150mbar0%to95%RH; 10℃to40℃ |
更多信息，请登录上海拍频光电科技有限公司官方网站www.spoe.com.cn进行查阅！
